東方捷碼便攜式JY-3C條碼檢測儀是集光電技術和計算機技術為一體的條碼質量檢測儀器，執行國家標準和標準。 東方捷碼便攜式JY-3C條碼檢測儀可以對條碼符號的印制質量進行分級檢測。 JY-3C便攜式條碼檢測儀不僅可以作為檢測儀對條碼符號的印制質量進行分析，也可以作為條碼數據采集器和普通條碼閱讀器使用。 JY-3C便攜式條碼檢測儀可以應用于條碼質量檢測部門、印刷企業、倉儲物流系統、產品生產企業、商業系統、郵政系統等領域。
方便可靠的JY-3C
●JY-3C集光、機、電、計算機技術于一體，采用CCD識讀方式，根據國家標和標準設計、生產。
●JY-3C全中文顯示，自動判別條碼碼制，操作使用極為方便。
JY-3C的性能
●操作系統：LINUX
●自動分辨碼制：掃描條碼符號時，可以自動判別碼制，無需操作人員事行判斷輸入碼制。
●檢測多種碼制：EAN13、EAN8、UPC-A、UPC-E、儲運單元條碼、交插二五條碼、三九條碼、128條碼、庫得巴條
碼。
●單次/多次掃描：選擇多次（≤10次）掃描時，可以得到條碼多次檢測的平均符號等級。
●顯示與輸出：液晶顯示全部檢測結果，一位雙色發光二極管指示譯碼成功狀態，蘭色表示譯碼成功，紅色表示
譯碼失敗。
●關機：自動/手動關機。
●外接電源：可同時為檢測儀和打印機供電。
●檢測結果的打印：可通過TP打印機隨時打印檢測結果。
JY-3C的應用
●JY-3C是對條碼符號的印制質量進行全面分析的儀器。適用于各級條碼質量檢測機構、印刷業、制造業、商
業和倉儲物流領域。
點開始播放JY-3C演示視頻
方便可靠的JY-3C
●JY-3C集光、機、電、計算機技術于一體，采用CCD識讀方式，根據國家標和標準設計、生產。
●JY-3C全中文顯示，自動判別條碼碼制，操作使用極為方便。
JY-3C的性能
●操作系統：LINUX
●自動分辨碼制：掃描條碼符號時，可以自動判別碼制，無需操作人員事行判斷輸入碼制。
●檢測多種碼制：EAN13、EAN8、UPC-A、UPC-E、儲運單元條碼、交插二五條碼、三九條碼、128條碼、庫得巴條
碼。
●單次/多次掃描：選擇多次（≤10次）掃描時，可以得到條碼多次檢測的平均符號等級。
●顯示與輸出：液晶顯示全部檢測結果，一位雙色發光二極管指示譯碼成功狀態，蘭色表示譯碼成功，紅色表示
譯碼失敗。
●關機：自動/手動關機。
●外接電源：可同時為檢測儀和打印機供電。
●檢測結果的打印：可通過TP打印機隨時打印檢測結果。
JY-3C的應用
●JY-3C是對條碼符號的印制質量進行全面分析的儀器。適用于各級條碼質量檢測機構、印刷業、制造業、商
業和倉儲物流領域。
JY-3C的技術指標
●光源：波長660nm紅光
●光斑孔徑：3mil/5mil/6mil/10mil

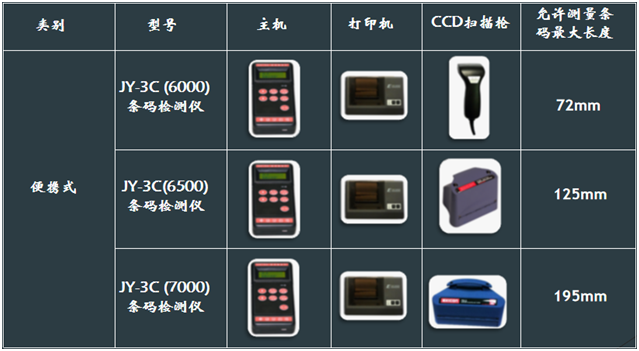

●允許測量條碼大長度（含條碼空白區）：72mm
●顯示與提示：雙行中文液晶顯示操作菜單和檢測結果，一位雙色發光二極管指示譯成功狀態
●數據輸出：通過USB接口，U盤拷貝已存儲的檢測結果
●譯碼字符數量：不大于32位條碼字符
●存儲容量：不大于1000次檢測結果
●打印設備：TP-UP串口打印機（RS232接口），可直接打印檢測結果。
●重量：檢測儀主機（不含電池）：0.3Kg 打印機（不包含電源）：0.4Kg
JY-3C集光、機、電、計算機技術于一體，采用CCD識讀方式，根據國家標和標準設計、生產。它擁有中文、英文操作菜單及檢測結果顯示，自動分辨被識讀條碼的碼制，還可以自動選擇適合的測量孔徑，給出依據條碼分級檢測的方法的檢測數據。可忍許存儲不少于1000個EAN-13條碼符號的單次檢查結果，可用U盤導出檢測數據，可以作為通用條碼閱讀器使用，應有于條碼檢測機構、印刷企業、物流倉儲、商業系統等領域。
允許檢測條碼大長度（含條碼空白區）：72mm
光源：波長670±10nm紅光
測量孔徑(四檔等效孔徑)：3mil/5mil/6mil/10mil
顯示與提示：雙行中文液晶顯示操作菜單和檢測結果，一位雙色發光二極管指示譯成功狀態
數據輸出：通過USB接口，U盤拷貝已存儲的檢測結果
譯碼字符數量：不大于32位條碼字符
存儲容量：不大于1000次檢測結果
打印設備：TP-UP串口打印機（RS232接口），可直接打印檢測結果。
操作系統：LINUX
自動分辨碼制：掃描條碼符號時，可以自動判別碼制，無需操作人員事行判斷輸入碼制。
檢測多種碼制：EAN13、EAN8、UPC-A、UPC-E、儲運單元條碼、交插二五條碼、三九條碼、128條碼、庫得巴條碼。
購買東方JY-3C條碼檢測儀的客戶，有的是為了內部條碼質量控制，有的是為了品牌客戶的驗廠，需要標準化的SOP等，下面是我們擬定的作業指導書，供大家參考使用，操作過程如有疑問可隨時聯系我們。
1.0 目的
用于對條碼符號的印刷質量進行檢測。
2.0 范圍
適用于質量部人員對條碼符號的印刷質量進行檢測。
3.0 參考文獻
JY-3C便攜式條碼檢測儀使用說明書
4.0 解釋
條碼等級檢測是一種國家標準和國際標準規定的鑒別條碼印制質量相對水平的方法。條碼印制質量相對水平的分級方案為A、B、C、D和F字母等級（對應4.0、3.0、2.0、1.0和0數字等級），其中A（4.0）級為優級，以下依次為B（3.0）、C（2.0）、D（1.0）級；F（0）級為不及格等級。
5.0 職責
5.1 質量部人員負責使用。
5.2 工程部人員負責維護保養。
6.0 操作程序

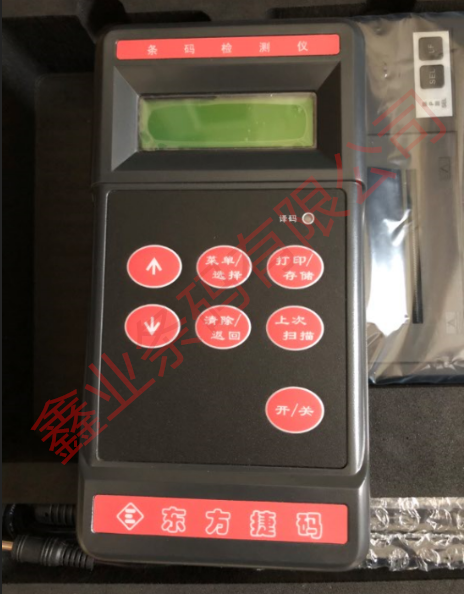

6.1 開機：按下檢測儀開/關鍵，即接通電源，檢測儀器操作系統和應用程序自檢啟動；啟動和自檢需要15-20秒。蜂鳴器發出“嘟”長音，液晶屏上顯示“JY-3C 準備掃描”表示檢測儀準備就緒，可以檢測條碼符號。
6.2 開機校準：為使檢測儀能夠準確判別條碼符號地各項指標，在每次開機后，應用隨機配置地檢測儀校準板，對檢測儀進行開機校準。
6.2.1 進入功能設置程序后，按下檢測儀面板的↑或↓鍵，液晶屏上顯示“校準”。
6.2.2 按下儀器面板上“菜單/選擇”和↑或↓鍵，調整屏幕顯示的最小值與標準版給出的“Rmin”(例如Rmin5)值相同,按上述同樣方法調整屏幕顯示的最大值“Rmax”(例如Rmax85) 值相同。
6.2.3 按測儀面板的↓鍵，液晶屏上顯示“校準”，按下檢儀器面板上“菜單/選擇”鍵，液晶屏上顯示“校準 校準掃描（0/3）”
6.2.4 取出檢測標準版，手握CCD檢測識讀器，使識讀器的識度窗口貼近第1排第1個條碼符號（標準），輕輕按動識讀器的識度按鈕三次，每按動一次識度鈕，如果完成識度，顯示器上的校準掃次數會提示成：（1/3）,（2/3）,直至顯示：校準成功！。按“清除/返回”鍵，液晶屏上顯示“校準”，儀器校準工作完成。
6.3 條碼檢測：
6. 3. 1 測檢儀開機，液晶屏上顯示：JY-3C 準備掃描。
6.4 檢測結果的打印：
6. 4. 1 將打印機和檢測儀器正確連接且接通電源后，按“打印/存儲”鍵，打印出檢測結果。
6.4.2 注意事項：電源插頭和打印機插頭要插到底，不要有虛插。
6.5 應注意事項：
6.5.1 被測條碼符號應放置在無震動、清潔且不反光的深色平面上。
6.5.2 掃描條碼符號時，應保持識讀器窗口平貼于條碼之上，并保持平穩狀態。
6.5.3 理想的掃描軌跡是一條垂直于被測符號條和空的直線，稍有傾斜不影響識讀，但可能影響檢測數據的準確性。
6.5.4 為反映條碼符號的整體印制水平，應選擇N次求均的方法，選取多個掃描路徑進行掃描分析，得到條碼的N次求均的平均符號等級。
6.5.5 條碼符號在掃描結束后，若譯碼不成功或等級為0或未達到預設合格等級，蜂鳴器發出一長聲，面板右上角的譯碼指示燈顯示紅色，液晶屏顯示出相應的字符后，可以繼續進行掃描。若譯碼成功，蜂鳴器發出一短聲，譯碼指示燈顯示綠色，液晶屏上顯示譯碼和檢測結果，可以繼續進行掃描。
6.6 設置：
6.6.1 掃描次數：進入功能設置程序后，按下“菜單/選擇”鍵 → 按↑或↓鍵→ 進入“設置” →再按下“菜單/選擇”鍵→掃描次數→再按下“菜單/選擇”鍵→按↑或↓鍵，調整設置條碼檢測N次求均的“掃描次數”（1≦N≦10）。再按下“菜單/選擇”鍵，確認已設定的掃描次數（本公司掃描次數為10次）。
6.6.2 合格等級：進入功能設置程序后，按下“菜單/選擇”鍵 → 按↑或↓鍵→ 進入“設置” →再按下“菜單/選擇”鍵→合格等級→再按下“菜單/選擇”鍵→按↑或↓鍵，選擇需要設定的合格等級，再按下“菜單/選擇”鍵，確認已設定的合格等級。
6.7 儀器保養
6.7.1 檢測儀是光機電一體化的精密儀器，只容許使用清水或中性洗滌液的潮濕布巾擦拭儀器外表，嚴禁使用各種有機溶劑擦拭儀器。
6.7.2 必須使用AA型堿性電池，若一周內不使用本儀器，將電池取出另放。
7.0 附件
附件1 JY-3C條碼檢測儀標準操作規程流程圖
